rsnet论文
Deep Residual Learning for Image Recognition Kaiming He Xiangyu Zhang Shaoqing Ren Microsoft Research Jian Sun arXiv:1512.03385v1 [cs.CV] 10 Dec 2015

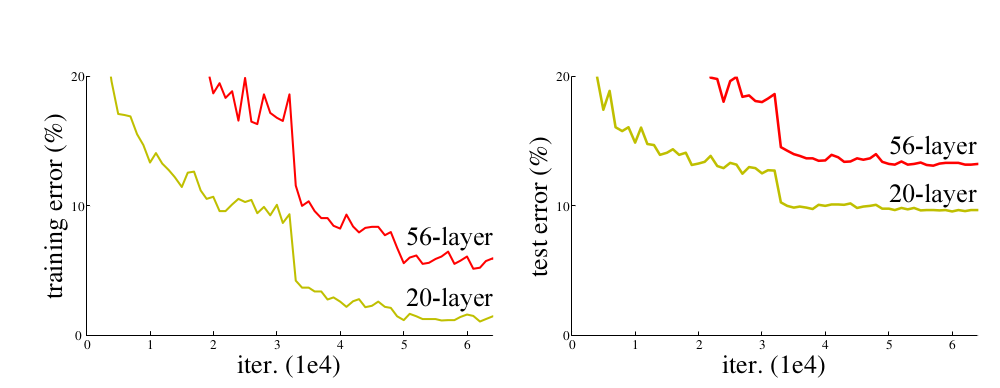

Figure 1.
Training error (left) and test error (right) on CIFAR-10
with 20-layer and 56-layer “plain” networks.
The deeper network has higher training error, and thus test error.
residual 英/rɪˈzɪdjuəl/ 美/rɪˈzɪdʒuəl/ 残差
n.剩余；残余物；残渣 adj.残留的；剩余的
|
当网络比较深时，梯度回传，传不回去了，消失了 - 梯度回传，就是链式求导法则 - 一层层地求导，无数个小数连乘，结果就消失了，没有了， - 或者说当前的计算机无法计算了，因为浮点数小数点后的有效位数不是无限的， - 比如float32,小数点后只有7位有效数字
resnet将一系列计算下来的，还存在的，少量的残留信息，加到当初计算之前，原生的信息上 信息的融合方式
concat 拼接 - InceptionNet
add 相加 - ResNet
|

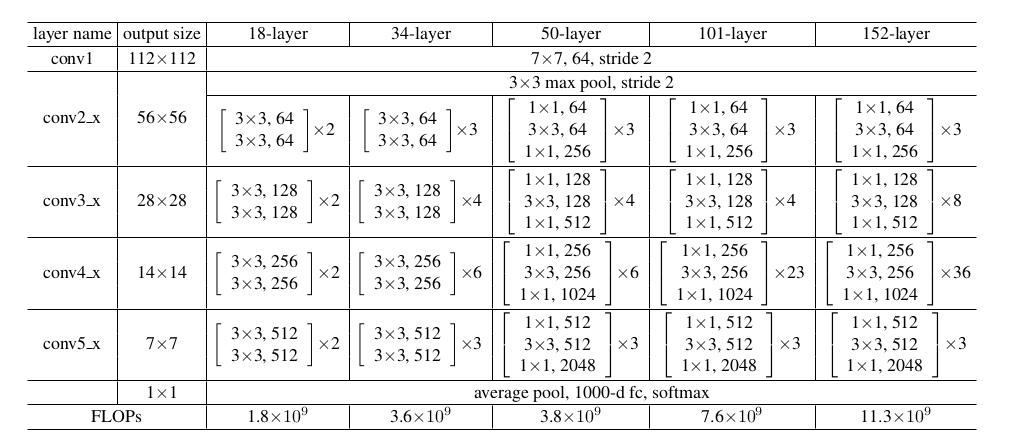

Table 1. Architectures for ImageNet. Building blocks are shown in brackets (see also Fig. 5), with the numbers of blocks stacked. Down-sampling is performed by conv3 1, conv4 1, and conv5 1 with a stride of 2.

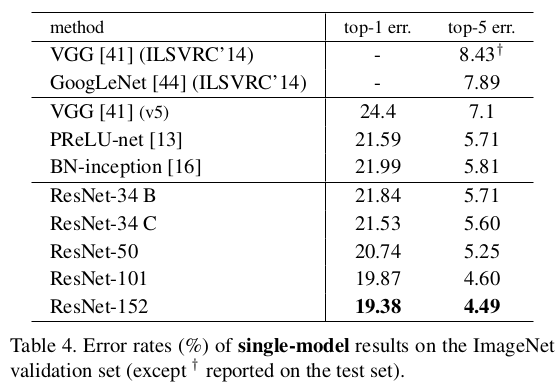

主要看 ResNet-50,ResNet-101 两个网络 |
主线 - 使用全连接保留了所有的信息，一点点的信息都没有舍弃 辅助 - 使用卷积提取特征将信息+到主线上，提供变化 |

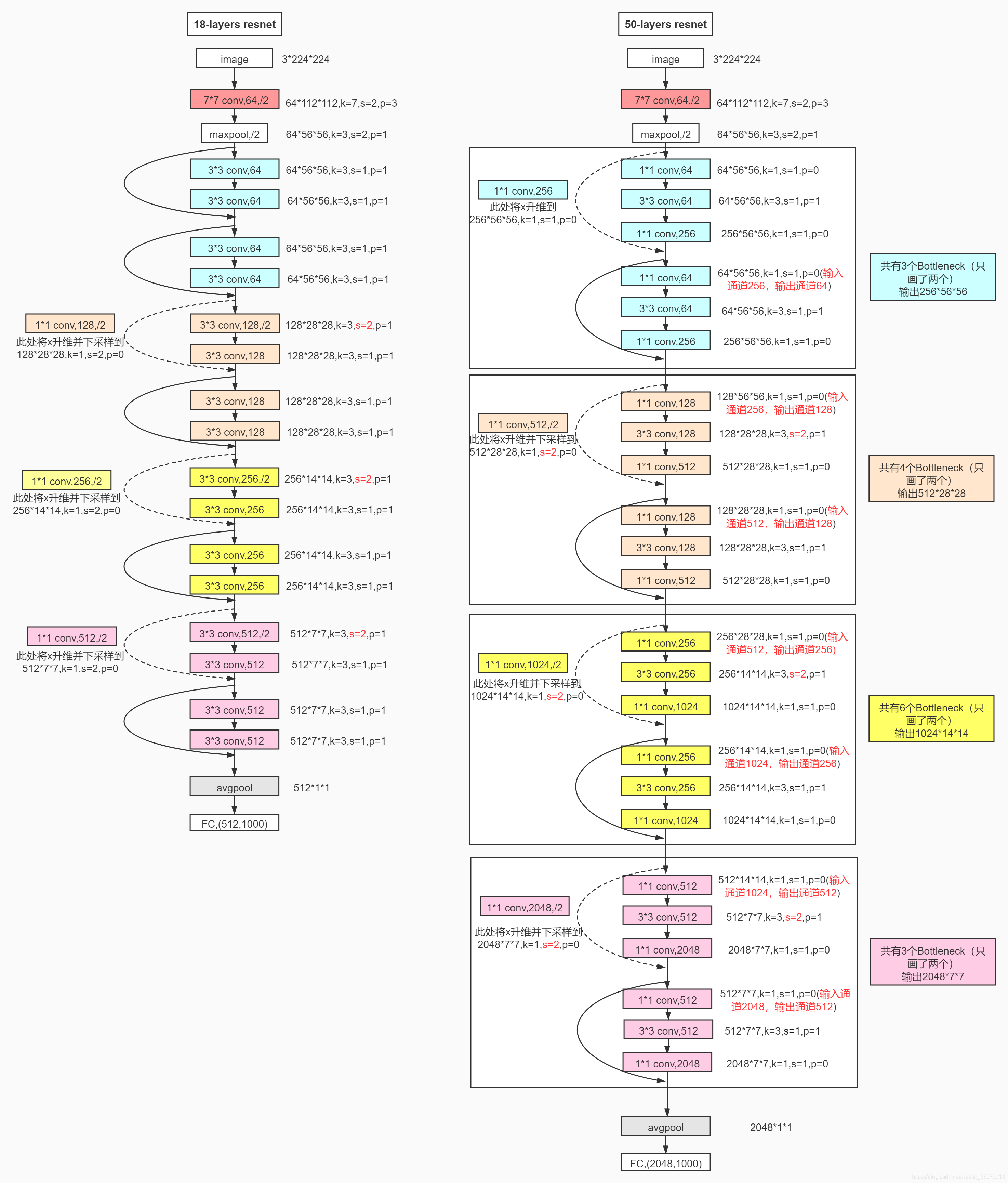

rsnet网络
|

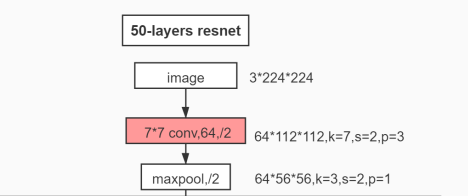

快速收缩特征图，降低信息量，特征图shape收缩 kernel=3,step=1,padding=1：特征图shape不变 kernel=3,step=2,padding=1 特征图shape(的边)收缩为原来的一半(面积为原来的四分之一)
step=2,一次走两步，跨越两个点，将两个点变为一个点，特征图shape减半
面对将224*224*3=150528的信息量归于1000个分类的局面，
resnet先卷积step=2收缩一次，后maxpool step=2收缩一次
两次收缩后，特征图由224*224变成56*56=3136，
认为这3000多的信息量，足以做1000的分类
这是粗选，后面开始进入精选
|
|

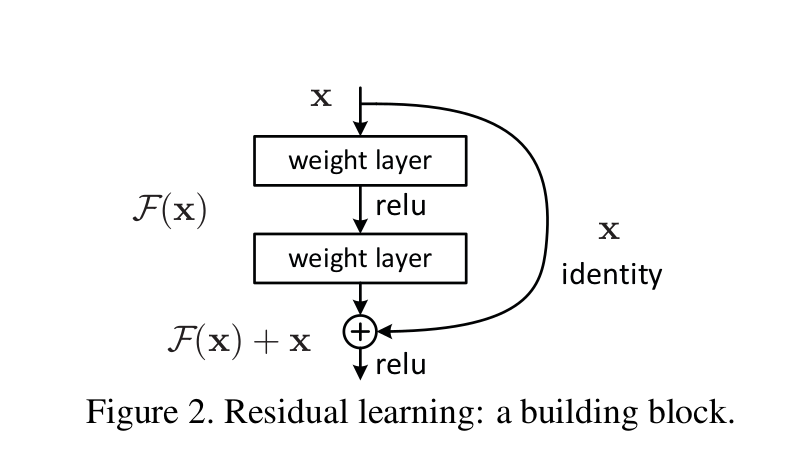

短接 虚线短接，为主数据流 做一次卷积 再加回去 实线短接，为主数据流 直接 再加回去
有了短接，弱化了梯度消失的缺点，小核多层设计的优势就充分展现出来了 另外，k=1,s=1,p=0,使用卷积去做全连接，相当于流处理... 多尺度
在inception中，多尺度的应用是相同的层数，不同的核大小的数据融合
resnet吸收了多尺度的思想，但应用的方式不一样，
在resnet中，主要指不同的层数，这也是短接中的“短”的意义所在
一个是浅层，或者干脆就是原数据，另外一个是经过了多层计算的数据
- 总体的效果是，在保住梯度的前提下，对数据进行了微调
- 这与RNN中保留一条主线，同时又加入当前元素的做法类似，也是多尺度的运用
- RNN多是处理文本的，通常说包含了上下文信息，
- 但从信息处理/数据的角度看，就是原数据+新数据
- 总体看，就是数据的微调
- 在resnet的网络中，也不是上来就微调，而是先快速收缩，粗粒度过滤后才进行的微调
- 先粗后细，这个技巧的光芒，被“短接”给掩盖了...
虚线与实线 整个模型特征数是先升后降， 所以要想将开始的原数据与后面多层变换后的数据进行融合， 就需要先将数据的维度变换到相同的维度， 同时，这是要进行“短”接，所以模块的“短”的那一部分，只是进行一个简单的全连接， 目的就在于提升数据的维度 这就是虚线的作用 实线连接的两个环节，维度是一样的，因此连全连接都不需要了，直接融合
|

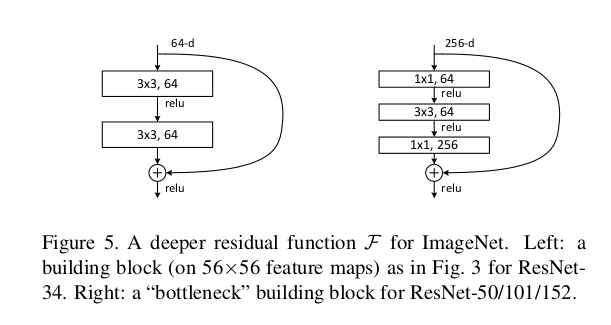

k=1,s=1,p=0 一层全连接 k=3,s=2,p=1 一层降采样 k=1,s=1,p=0 一层全连接 这是resnet的一个基本结构， k=1,s=1,p=0 核为1：一次卷住一个数据 步长1：一次移动一步 不补0：因为一次计算一个数据，且一次只走一步，图像长度为几，就走几步，不需要补0 图像中每个数据都参与了运算，这实际就是全连接， 并且变换之后的特征图大小与原图大小一致 k=3,s=2,p=1 为简化问题，假定图像长度为4,x=4 核为3：一次卷住三个数据 步长2： 一次移动二步，问题是只有四个数据，卷住了三个，只剩下一个，移动不了两步， 为了能够移动这两步，需要补0 p=1: 表示在图像的两边各补一个0,图像长度加2,4+2=6, 这下图像可以向前移动一步两个数据，到了3+2=5的位置， 还剩下一个0,无法凑齐一步，舍弃 计算公式 (x+2p-k)/s + 1 = (4+2*1-3)/2 + 1 =3/2 + 1 =1+1 =2 前面一次移动1个数据，特征图与原图大小一致 现在一次移动2个数据，特征图降为原图一半， 变相实现了降采样， 降采样通常由MAXPOOL实现，MAXPOOL本身是没有参数的，只是多选一， resnet使用卷积进行降采样，是带参数的， 意味降怎么降由参数决定， 这也许是resnet很深但信息丢失不严重的另外一个原因 |
|
消失的maxpool 后面的大模块没有使用maxpool， 在当时，2015年，maxpool可是相当的流行，现在依然如此， 能排除maxpool，不用它，必定是有它的理由的， 个人猜测这是因为模型开始进行了快速的收缩， 每个样本的信息量剩下3000多，而最后还要进行1000分类，信息量不算多， 再用maxpool怕是会信息丢失严重，这仅是个人猜测...如有雷同，纯属巧合... 随着特征变换，尤其是特征由少变多时， 64 -- 256 -- 512 -- 1024 那么特征shape就需要降低，不然信息量会极速膨胀 基于前面的推论，剩下3000多的信息量，不想再丢弃了 还有其他的方法，不用maxpool，即不丢失信息的情况下，收缩特征shape吗？ 卷积就可以， - 一次取一个核， - 就是按固定的步长取一个窗口的做法，就是一个采样的方法， - 步长取大一点，就是下采样,没错，采样，才是核心 - maxpool的采样方式简单粗暴了一些，直接选最大的 - avgpool的采样方式没有舍弃任何信息，但何尝不就是固定了参数的卷积呢 - 换句话说，avgpool就是简化版的卷积，或者说他们的思想是一样的 - 所以k=3,s=2,p=1的设计，本来就有，收缩特征shape的作用
|
|
对比RNN 如果说图像领域的卷积自带特征shape收缩的特技，那么RNN怎么玩？ RNN本质可是全连接啊... 如果让特征由少变多，特征图不收缩，还是全连接的情况下，好像玩不下去了... RNN是如何解决这个问题，注意力也是全连接，它又是怎么解决的， 更复杂的transformer使用RNN时，又是如何解决这个问题的？ RNN，注意力，transformer处理的都是文本， 文本由句子组成，一句话就是一个样本，一句话的单词个数，就是特征shape 50就算长的了，在初始阶段，一句话20个单词，就很长了 也就是说，文本的特征shape不会像图像那样，动不动就成百上千个像素... 所以，文本的特征shape本身就不大, 如果一句话上百个单词，那普通人一口气也说不完， 既然说不完，那么一句话就不会有上百个单词... 再说特征的个数，特征应该取多少个？ 对于文本来说，特征取多少的目的是什么？ 特征，特征，就在这个“特”字， 特别，与众不同，能与其他同类事物区分开即为特 那么一个向量取多少维表示一个单词，可以让这个单词与其他单词区分开？ 默认情况下，取100-300维，个人认为100维都太多了， 这可是2的100次方，还是数据只取0与1两个数的情况， 然而，实际的数据可以是浮点数，可以有正负，甚至是虚数 0.0003与0.1的差异是非常大的 100个这样的数，其表征的能力无疑是非常强大的 但考虑到这世界上语言种类的多样性，就这样吧... 这意味着，文本处理中样本对应的向量，不需要太多的维数， 通常512维就到底， 通常，向量以128维进入模型，也有先升后维的思想，但都不超过512维 像CV一样，网络有很多层， 也像resnet一样，每个模块都有一个升降，然后反反复复调用这个模块， 但特征数总体不超过512维， 文本处理中，通常有一个隐藏层，比如256层， 整个模型网络，以256为主线，特征数在其附近不断变换， 像有张力的网络一样，一收一张，256就是那个平衡位置... 至于特征图shape，整个文本类网络，特征图shape不变... 即一个句子有多少个单词，不变，不够时...补 所以RNN不存在信息量过大情况 - 特征数不会变的过大，一般不超过512 - 特征图shape一直不变 所以，在RNN网络中，没有maxpool也没啥大问题， 或者说，这就不算个问题，或者没有这个问题... |
|
|
四大模块
k=1,s=1,p=0 一层全连接,全连接没得说，必须k=1
k=3,s=2,p=1
- 一层降采样,要降，扔一半，
- 那么k=3实际上包含了扔掉的信息，
- 严格来说，这不算扔，并不像maxpool那样直接舍弃数据
- 而信息被压缩了，s=2是小于3的，而k=3，仍然有一格信息重叠
- 而第1个大模块中的k=3,s=1,p=1是信息的一种融合变换，当然了，专业名称是卷积
k=1,s=1,p=0 一层全连接
这是resnet的一个基本结构，
第一个大模块，s=1,不是s=2，意味着只是信息的整合，而没有舍弃
从后面的大模块开始s=2,不断舍弃信息，同时特征数不断上升
然后就是模块的不断重复，不断重复下面这个过程
- 维度变换
- 卷积提取特征
|
|

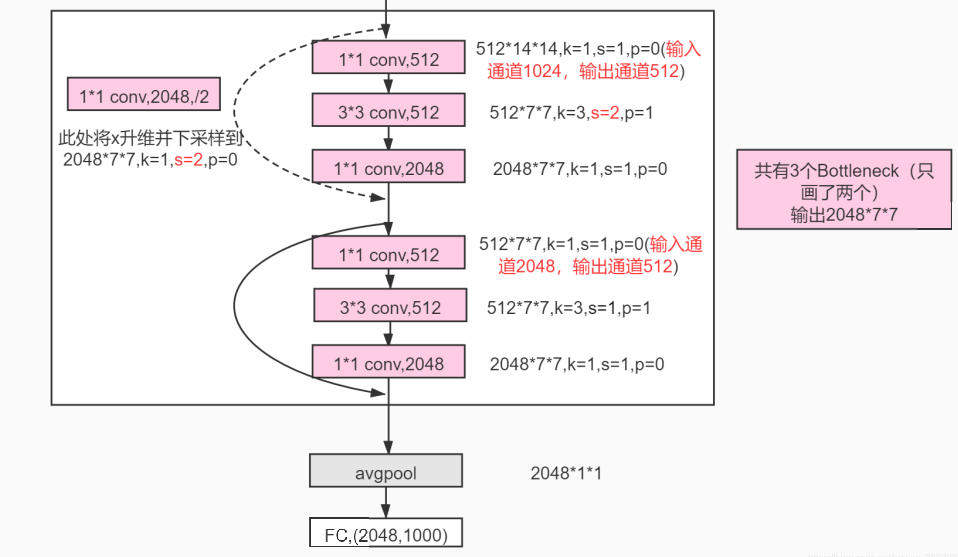

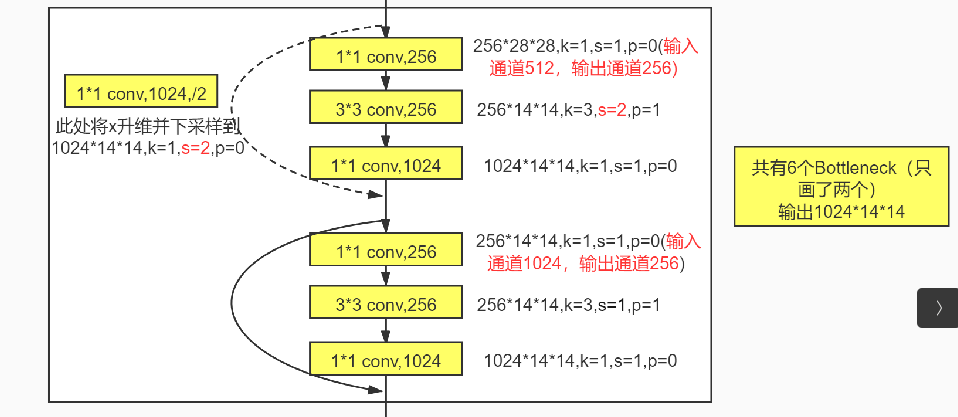

resnet第2-4个大模块

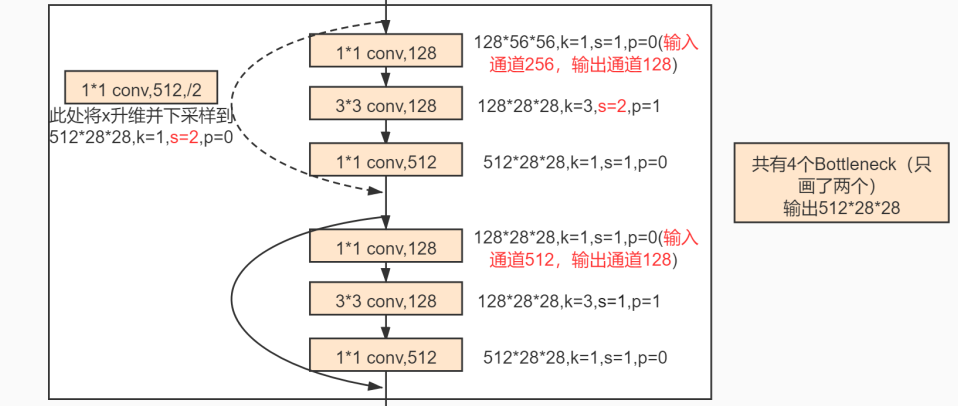

先跳过第一个大模块，从第2个大模块开始：
上来先一个三层小组合
k=1,s=1,p=0 一层全连接，将通道数降一半，意思将扩大的通道数即数据维度降低，即抑制维度的膨胀，然后取出主要的信息
k=3,s=2,p=1 一层降采样，缩小特征图，因为维度总体在膨胀，实际上每张特征图的信息量必定是在减少的，
k=1,s=1,p=0 一层全连接，将通道数升四倍，进行一个维度扩大/膨胀，这是卷积网络中常用的先扩大再缩小的方法
短接操作，将上面三层小组合与线性变换后的x进行一次短接
短接后再跟上几个三层小组合，每个三层小组合都会与数据x本身进行一次短接
k=1,s=1,p=0 一层全连接，将通道数降一半，意思将扩大的通道数即数据维度降低，即抑制维度的膨胀，然后取出主要的信息
k=3,s=1,p=1 一层卷积，不改变特征图，这是典型的卷积核设计，
k=1,s=1,p=0 一层全连接，将通道数升四倍，进行一个维度扩大/膨胀，这是卷积网络中常用的先扩大再缩小的方法
第一个三层小组合与第二个三层小组合有以下区别：
1. 第一个完成了特征图的缩小，在卷积中特征图是必定要缩小的，
因为通道维度在不断扩大，势必造成每个通道对应特征图信息量减少
2. 短接的对象不一样；为什么不一样，下面的纯属个人猜测，如同雷同，纯属巧合：
第一次短接最接近数据的源头，其信息失真度最小，
我们知道一次线性变换就是从一个维度看数据，是数据在某个维度的展现，
将不同维度数据相加/融合，就是多尺度的概念
这里解释的不是短接，解释的是为什么两次短接的对象不一样，第一次体现了多尺度，
后面的短接全是x本身，
如果前面第一步是多尺度融合，那么后面的就相当于对数据x进行多次调整，
可以理解为x才是那个主线，
每个小三层都从其他维度变换计算一次，然后再加回x这个主线，
由于主线x的存在，就算某个小三层变换的方向偏了，或者网络过于深入，
最后也能回来，梯度不会消失
3. 后面的小三层为什么不进行多尺度了？
可能是因为后面的小三层所在网络已经很深了，信息早已不是原来的信息了，不合适使用多尺度了
4. 后面的小三层为什么不收缩特征图了？
在卷积神经网络中，通常一层卷积都会跟上一个MAXPOOL，
就是卷一次提取特征，再用MAXPOOL提到主要结构
resnet只在各个大模块的第一个小三层进行了降采样，其他的小三层而没有，只是线性变换
resnet诞生于图像分类比赛，这个比赛项目最终的分类是1000类，
resnet50有50层网络，每个大模块降一次，降到最后的全连接有2048个维度，这已经很接近1000类这个维度了
只需要一次全连接就转换过来了
由于最终有1000个分类，虽然resnet多次提升了维度，但每个模块降一次，也把维度快降到最终类别的维度了
|
|

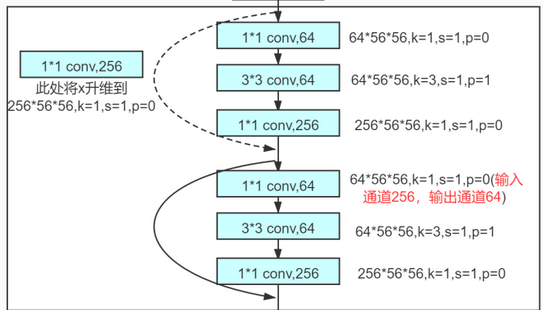

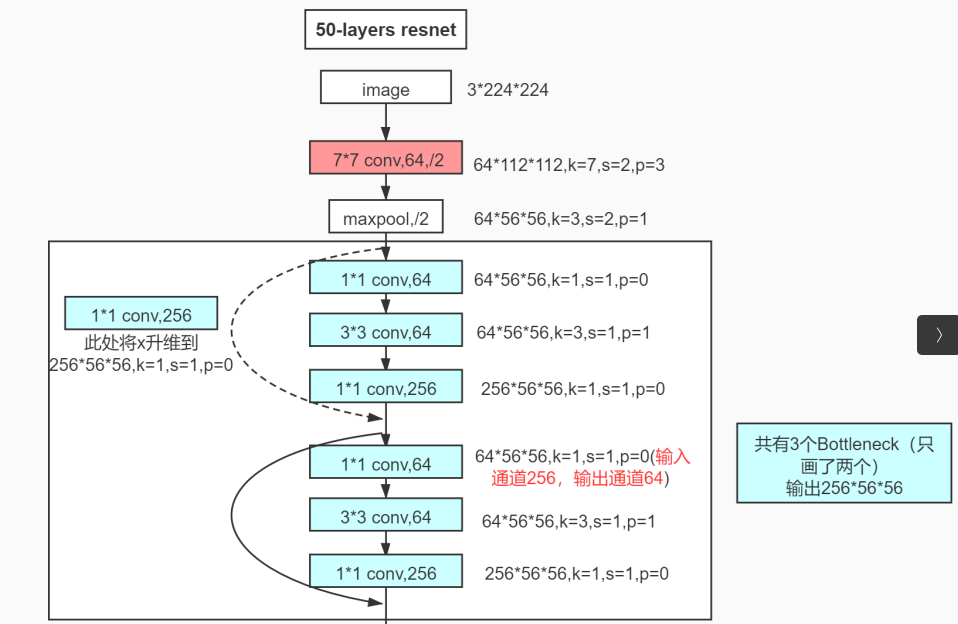

resnet第1个大模块 resnet第1个大模块的输入是64维，并不像后面的大模块那样， 上来先降， 因为64维并不算多， 这也说明在设计一个模块的时候，要根据自己的实际情况， 要适当地变通 很多神经网络开始是升维，最后降维，而resnet有多次的升降， 升降 降升 降升 降升 四个大模块 |
|
特征图收缩占比
resnet有很多模块，大模块不断重复，大模块又分两个小模块
这两个小模块的作用也不一样
有s=2的就叫它特征图shape收缩，
k=3,s=1,p=1的就叫它特征变换
特征图shape收缩 与 特征变换的比例并不是1：1，而是
1：2
1：3
1：5
1：2
除了开头连续两次特征图shape收缩外，
后面每个大模块收缩一次，主体是特征变换...
信息量 特征图shape的边降为一半，面积降到原四分之一，信息量减去四分之三 这时，只有特征数提升四倍才能维持一个大模块在起始位置维数一致，才可以短接 若是特征数只升不降，那么特征数过多，向量就会过长，这是没有必要的，也不利于计算机计算 因此大模块接口对接时，特征数降一半； 但要只是这样的话，这网络不算太深，基本提现不出短接的价值， 于是，大模块内又增加了小模块的循环，尤其是311标准提取特征的循环... 大模块 输入 输出 2 128*56*56=401408 512*28*28=401408 3 256*28*28=200704 1024*14*14=200704 4 512*14*14=100352 2048*7*7=100352 avgpool 2048*1*1 FC 1000 |
|
|
|
|
resnet 短接
|
短接是为了解决梯度消失的问题 随着深度学习层数变多，梯度在多重0-1之间的数据上进行运算，类似 0.1*0.1*0.1*...* 这是越乘越小，然后数据就没有了，这就是梯度消失 短接后的梯度计算 0.1 + 0.1*0.1*0.1*... 那个深层次梯度消失没关系，短接网络的梯度还在 整个resnet四个大模块，梯度起主要作用的是每个大模块第一个小三层 从梯度不消失的角度看,resnet50虽然有50层网络， 但主要梯度不消失的计算只有四层，即每个大模块第一个小三层 w = w - 0.001*data.grad data.grad提供了数据改变的方向 可以认为梯度消失慢的层的参数改变快， 而梯度快消失那些网络层的参数在以非常慢的速度在改变， 即每个大模块的第一个小三层在以非常快的速度调整着参数， 每个大模块后面的小三层在以非常慢的速度调整着参数
相加之后，参数数据改变了，同时梯度也没有消失...
|
自然思路下，短接是相加，那么直接 + 一下就好了 但落实下去就会发现，网络网络有许多的层，每个层的特征维度不一样，就没法加 要相加，就需要两个矩阵的维度/shape一致， 同时，这是不同层数上数据矩阵的相加， 那么就必然会出现一条线的不同的节点位置有相同维数的设计 并且这个短接必定是贯穿整个网络的， - 任何一段网络缺少短接，就会导致整个网络的梯度消失 - 那么前面的短接就失去了意义 从数据的变化上看，短接的线，涉及的层数不深，数据变化不大 每个短接都会附加一段更深的网络，以增加网络的复杂度
后续如果网络变得更加复杂，在这个已有的思路基础上，可以有两个方向
- 每个短接不再是附加一段网络，可以是多段不同的网络设计
- 短接的这条线，也可以采用更丰富的设计方式，不再是一个全连接维度变换就完事了
|
|
|
|
|
|
|
resnet 实现
import numpy as np
import torch
from torch import nn
from torch.nn import functional as F
# from torch.utils.data import DataLoader
# from torchvision import datasets
# from torchvision.transforms import Compose
# from torchvision.transforms import Resize
# from torchvision.transforms import ToTensor
# from torchvision.transforms import Normalize
class SmallBlock(nn.Module):
"""
三层一模块
"""
def __init__(self, in_channel, out_channel, stride, first=False):
"""
params
-----------------------
- in_channel: 模块输入通道数
- out_channel：模块输出通道数
- stride：每个模块第二层步长，如果有短接层，也指短接层的步长
- first：是否为resnet中每一个大模块中的第一个小模块；若是则有一个短接操作，反之直接与输入数据x短接
"""
# 中间模块是输出模块通道数的四分之一
middle_channel = out_channel//4
self.first = first
super().__init__()
self.main = nn.Sequential(
nn.Conv2d(in_channels=in_channel, out_channels=middle_channel, kernel_size=1, stride=1, padding=0),
nn.BatchNorm2d(num_features=middle_channel),
nn.ReLU(),
nn.Conv2d(in_channels=middle_channel, out_channels=middle_channel, kernel_size=3, stride=stride, padding=1),
nn.Conv2d(in_channels=middle_channel, out_channels=out_channel, kernel_size=1, stride=1, padding=0),
nn.BatchNorm2d(num_features=out_channel)
)
self.short = nn.Sequential(
nn.Conv2d(in_channels=in_channel,
out_channels=out_channel,
kernel_size=1,
stride=stride,
padding=0),
nn.BatchNorm2d(num_features=out_channel)
)
def forward(self, x):
# 短接分支
if self.first: # 第一个模块与变换后的x短接
h1 = self.short(x)
else:
h1 = x # 后续模块与x本身短接
# 主分支
h2 = self.main(x)
# 短接操作
h = h1 + h2
o = F.relu(h)
return o
"""
定义模型
"""
class ResNet50(nn.Module):
"""
自定义ResNet
"""
def __init__(self):
super().__init__()
# 头部
self.head = nn.Sequential(
# (224 +2*3 - 7)/2 + 1 = 112.5 = 112
nn.Conv2d(in_channels=3, out_channels=64, kernel_size=7, stride=2, padding=3),
nn.BatchNorm2d(num_features=64),
nn.ReLU(),
# (112 + 2*1 - 3)/2 + 1 = 56.5 = 56
nn.MaxPool2d(kernel_size=3, stride=2, padding=1)
)
# 第一个大模块，三个小三层，输出256*56*56
self.block1 = nn.Sequential(
SmallBlock(in_channel=64, out_channel=256, stride=1, first=True),
SmallBlock(in_channel=256, out_channel=256, stride=1),
SmallBlock(in_channel=256, out_channel=256, stride=1),
)
# 第二个大模块，四个小三层, 输出512*28*28
self.block2 = nn.Sequential(
SmallBlock(in_channel=256, out_channel=512, stride=2, first=True),
SmallBlock(in_channel=512, out_channel=512, stride=1),
SmallBlock(in_channel=512, out_channel=512, stride=1),
SmallBlock(in_channel=512, out_channel=512, stride=1)
)
# 第三个大模块,六个小三层，输出1024×14×14
self.block3 = nn.Sequential(
SmallBlock(in_channel=512, out_channel=1024, stride=2, first=True),
SmallBlock(in_channel=1024, out_channel=1024, stride=1),
SmallBlock(in_channel=1024, out_channel=1024, stride=1),
SmallBlock(in_channel=1024, out_channel=1024, stride=1),
SmallBlock(in_channel=1024, out_channel=1024, stride=1),
SmallBlock(in_channel=1024, out_channel=1024, stride=1)
)
# 第四个大模块,六个小三层，输出2048×7×7
self.block4 = nn.Sequential(
SmallBlock(in_channel=1024, out_channel=2048, stride=2, first=True),
SmallBlock(in_channel=2048, out_channel=2048, stride=1),
SmallBlock(in_channel=2048, out_channel=2048, stride=1),
)
# 2048×1×1
self.avgpool = nn.AdaptiveAvgPool2d(output_size=(1, 1))
# classifier
self.classifier = nn.Sequential(
nn.Flatten(),
nn.Linear(in_features=2048, out_features=1000)
)
def forward(self, x):
# [B, 3, 224, 224] - [B, 64, 56, 56]
x = self.head(x)
# [B, 64, 56, 56] - [B, 256, 56, 56]
x = self.block1(x)
# [B, 256, 56, 56] - [B, 512, 28, 28]
x = self.block2(x)
# [B, 512, 28, 28] - [B, 1024, 14, 14]
x = self.block3(x)
# [B, 1024, 14, 14] - [B, 2048, 7, 7]
x = self.block4(x)
# [B, 2048, 1, 1]
x = self.avgpool(x)
# [B, 2048] -- [B, 1000]
x = self.classifier(x)
return x
|
|
cifar10
from tpf.datasets import local_cifar10_train
from torch.utils.data import DataLoader
train_dataset=local_cifar10_train()
train_dataloader = DataLoader(dataset=train_dataset, batch_size=32, shuffle=True)
from tpf.datasets import local_cifar10_test test_dataset = local_cifar10_test() test_dataloader = DataLoader(dataset=test_dataset, batch_size=32, shuffle=False) |
from tpf.datasets import local_cifar10_train from torch.utils.data import DataLoader train_dataset=local_cifar10_train() train_dataloader = DataLoader(dataset=train_dataset, batch_size=32, shuffle=True)
model = ResNet50()
for X,y in train_dataloader:
print(X.shape,y.shape) #torch.Size([32, 3, 224, 224]) torch.Size([32])
y_out = model(X)
print(y_out.shape) #torch.Size([32, 1000])
break
|
|
|
|
|
resnet实现·版本2
import numpy as np
import torch
from torch import nn
from torch.nn import functional as F
from torch.utils.data import DataLoader
from torchvision import datasets
from torchvision.transforms import Compose
from torchvision.transforms import Resize
from torchvision.transforms import ToTensor
from torchvision.transforms import Normalize
class ConvBlock(nn.Module):
"""
第一个短接模块
"""
def __init__(self, in_channel, out_channels, stride):
"""
in_channel: 1个数
out_channels:2个数
"""
super(ConvBlock, self).__init__()
self.stage = nn.Sequential(
# Conv1
nn.Conv2d(in_channels=in_channel, out_channels=out_channels[0], kernel_size=1, stride=1, padding=0),
nn.BatchNorm2d(num_features=out_channels[0]),
nn.ReLU(),
# Conv2 注意stride
nn.Conv2d(in_channels=out_channels[0], out_channels=out_channels[0], kernel_size=3, stride=stride, padding=1),
nn.BatchNorm2d(num_features=out_channels[0]),
nn.ReLU(),
# Conv1 注意stride
nn.Conv2d(in_channels=out_channels[0], out_channels=out_channels[1], kernel_size=1, stride=1, padding=0),
nn.BatchNorm2d(num_features=out_channels[1])
)
self.short_cut = nn.Sequential(
nn.Conv2d(in_channels=in_channel,
out_channels=out_channels[1],
kernel_size=1,
stride=stride,
padding=0),
nn.BatchNorm2d(num_features=out_channels[1])
)
def forward(self, x):
# 短接分支
h1 = self.short_cut(x)
# 主分支
h2 = self.stage(x)
# 短接操作
h = h1 + h2
# 最终ReLU
o = F.relu(h)
return o
class IdentityBlock(nn.Module):
"""
第二个短接模块
"""
def __init__(self, in_channel, inner_channel):
"""
in_channel: 1个数
inner_channel:1个数
"""
super(IdentityBlock, self).__init__()
self.stage = nn.Sequential(
# Conv1
nn.Conv2d(in_channels=in_channel, out_channels=inner_channel, kernel_size=1, stride=1, padding=0),
nn.BatchNorm2d(num_features=inner_channel),
nn.ReLU(),
# Conv2 注意stride
nn.Conv2d(in_channels=inner_channel, out_channels=inner_channel, kernel_size=3, stride=1, padding=1),
nn.BatchNorm2d(num_features=inner_channel),
nn.ReLU(),
# Conv1 注意stride
nn.Conv2d(in_channels=inner_channel, out_channels=in_channel, kernel_size=1, stride=1, padding=0),
nn.BatchNorm2d(num_features=in_channel)
)
def forward(self, x):
# 主分支
h = self.stage(x)
# 短接操作
h = h + x
# 最终ReLU
o = F.relu(h)
return o
class ResNet50(nn.Module):
"""
自定义ResNet
"""
def __init__(self):
super(ResNet50, self).__init__()
# 头部
self.head = nn.Sequential(
nn.Conv2d(in_channels=3, out_channels=64, kernel_size=7, stride=2, padding=3),
nn.BatchNorm2d(num_features=64),
nn.ReLU(),
nn.MaxPool2d(kernel_size=3, stride=2, padding=1)
)
# stage1
self.stage1 = nn.Sequential(
ConvBlock(in_channel=64,out_channels=[64, 256], stride=1),
IdentityBlock(in_channel=256, inner_channel=64),
IdentityBlock(in_channel=256, inner_channel=64)
)
# stage2
self.stage2 = nn.Sequential(
ConvBlock(in_channel=256,out_channels=[128, 512], stride=2),
IdentityBlock(in_channel=512, inner_channel=128),
IdentityBlock(in_channel=512, inner_channel=128),
IdentityBlock(in_channel=512, inner_channel=128)
)
# stage3
self.stage3 = nn.Sequential(
ConvBlock(in_channel=512,out_channels=[256, 1024], stride=2),
IdentityBlock(in_channel=1024, inner_channel=256),
IdentityBlock(in_channel=1024, inner_channel=256),
IdentityBlock(in_channel=1024, inner_channel=256),
IdentityBlock(in_channel=1024, inner_channel=256),
IdentityBlock(in_channel=1024, inner_channel=256)
)
# stage4
self.stage4 = nn.Sequential(
ConvBlock(in_channel=1024,out_channels=[512, 2048], stride=2),
IdentityBlock(in_channel=2048, inner_channel=512),
IdentityBlock(in_channel=2048, inner_channel=512)
)
# 在某种程度，可以部分实现输入任意大小的图像
self.avgpool = nn.AdaptiveAvgPool2d(output_size=(1, 1))
# classifier
self.classifier = nn.Sequential(
nn.Flatten(),
nn.Linear(in_features=2048, out_features=1000)
)
def forward(self, x):
# [B, 3, 224, 224] -- [B, 64, 56, 56]
x = self.head(x)
# [B, 64, 56, 56] -- [B, 256, 56, 56]
x = self.stage1(x)
# [B, 256, 56, 56] -- [B, 512, 28, 28]
x = self.stage2(x)
# [B, 512, 28, 28] -- [B, 1024, 14, 14]
x = self.stage3(x)
# [B, 1024, 14, 14] -- [B, 2048, 7, 7]
x = self.stage4(x)
# [B, 2048, 1, 1]
x = self.avgpool(x)
# [B, 2048] -- [B, 1000]
x = self.classifier(x)
return x
data = torch.randn(2,3,224,224)
model = ResNet50()
model(data)
|
|
打包数据
# 定义数据预处理
transforms = Compose(transforms=[Resize(size=(224, 224)),
ToTensor(),
Normalize(mean=[0.5, 0.5, 0.5],
std=[0.5, 0.5, 0.5])])
# train_dataloader
train_dataset = datasets.CIFAR100(root="cifar100", train=True, transform=transforms, download=True)
train_dataloader = DataLoader(dataset=train_dataset, batch_size=32, shuffle=True)
# test_dataloader
test_dataset = datasets.CIFAR100(root="cifar100", train=False, transform=transforms, download=True)
test_dataloader = DataLoader(dataset=test_dataset, batch_size=32, shuffle=False)
|
# 检测是否有GPU device = "cuda:0" if torch.cuda.is_available() else "cpu" device # 构建模型 resnet50 = ResNet50() # 参数搬家 resnet50.to(device=device) # 定义损失函数 loss_fn = nn.CrossEntropyLoss() # 定义优化器 optimizer = torch.optim.SGD(params=resnet50.parameters(), lr=1e-3) 过程监控
def get_acc(dataloader, model=resnet50):
"""
测试准确率
"""
model.eval()
accs = []
with torch.no_grad():
for X, y in dataloader:
# 数据搬家
X = X.to(device=device)
y = y.to(device=device)
# 正向推理
y_pred = model(X)
# 结果解析
y_pred = y_pred.argmax(dim=1)
# 准确率计算
accs.append((y_pred == y).float().mean().item())
return round(np.array(accs).mean(), ndigits=3)
训练
def train(dataloader=train_dataloader, model=resnet50, loss_fn=loss_fn, optimizer=optimizer, epochs=5):
"""
训练过程
"""
print(f"自然概率：{get_acc(dataloader=test_dataloader)}")
for epoch in range(1, epochs+1):
model.train()
for X, y in dataloader:
# 数据搬家
X = X.to(device=device)
y = y.to(device=device)
# 正向传播
y_pred = model(X)
# 计算损失
loss = loss_fn(y_pred, y)
# 梯度清空
optimizer.zero_grad()
# 反向传播
loss.backward()
# 向前优化一步
optimizer.step()
# 此处添加模型保存代码（注意命名，不要把老的模型覆盖了）
print(f"Epoch: {epoch}, Tran_Acc：{get_acc(dataloader=train_dataloader)}, Test_Acc：{get_acc(dataloader=test_dataloader)}" )
train() 自然概率：0.0 Epoch: 1, Tran_Acc：0.082, Test_Acc：0.083 Epoch: 2, Tran_Acc：0.127, Test_Acc：0.126 |
|
|
|
|
resnet实现·版本3
- 修改 - 第2个大模型，去掉了一个全连接 - 感觉第2个全连接也可以去掉
import numpy as np
import torch
from torch import nn
from torch.nn import functional as F
from torch.utils.data import DataLoader
from torchvision import datasets
from torchvision.transforms import Compose
from torchvision.transforms import Resize
from torchvision.transforms import ToTensor
from torchvision.transforms import Normalize
定义模型
class ConvBlock(nn.Module):
"""
第一个短接模块
"""
def __init__(self, in_channel, out_channels, stride):
"""
in_channel: 1个数
out_channels:2个数
"""
super(ConvBlock, self).__init__()
self.stage = nn.Sequential(
# Conv1
nn.Conv2d(in_channels=in_channel, out_channels=out_channels[0], kernel_size=1, stride=1, padding=0),
nn.BatchNorm2d(num_features=out_channels[0]),
nn.ReLU(),
# Conv2 注意stride
nn.Conv2d(in_channels=out_channels[0], out_channels=out_channels[0], kernel_size=3, stride=stride, padding=1),
nn.BatchNorm2d(num_features=out_channels[0]),
nn.ReLU(),
# Conv1 注意stride
nn.Conv2d(in_channels=out_channels[0], out_channels=out_channels[1], kernel_size=1, stride=1, padding=0),
nn.BatchNorm2d(num_features=out_channels[1])
)
self.short_cut = nn.Sequential(
nn.Conv2d(in_channels=in_channel,
out_channels=out_channels[1],
kernel_size=1,
stride=stride,
padding=0),
nn.BatchNorm2d(num_features=out_channels[1])
)
def forward(self, x):
# 短接分支
h1 = self.short_cut(x)
# 主分支
h2 = self.stage(x)
# 短接操作
h = h1 + h2
# 最终ReLU
o = F.relu(h)
return o
class IdentityBlock(nn.Module):
"""
第二个短接模块
"""
def __init__(self, in_channel, inner_channel):
"""
in_channel: 1个数
inner_channel:1个数
"""
super(IdentityBlock, self).__init__()
self.stage = nn.Sequential(
# Conv2 注意stride
nn.Conv2d(in_channels=in_channel, out_channels=inner_channel, kernel_size=3, stride=1, padding=1),
nn.BatchNorm2d(num_features=inner_channel),
nn.ReLU(),
# Conv1 注意stride
nn.Conv2d(in_channels=inner_channel, out_channels=in_channel, kernel_size=1, stride=1, padding=0),
nn.BatchNorm2d(num_features=in_channel)
)
def forward(self, x):
# 主分支
h = self.stage(x)
# 短接操作
h = h + x
# 最终ReLU
o = F.relu(h)
return o
class ResNet50(nn.Module):
"""
自定义ResNet
"""
def __init__(self):
super(ResNet50, self).__init__()
# 头部
self.head = nn.Sequential(
nn.Conv2d(in_channels=3, out_channels=64, kernel_size=7, stride=2, padding=3),
nn.BatchNorm2d(num_features=64),
nn.ReLU(),
nn.MaxPool2d(kernel_size=3, stride=2, padding=1)
)
# stage1
self.stage1 = nn.Sequential(
ConvBlock(in_channel=64,out_channels=[64, 256], stride=1),
IdentityBlock(in_channel=256, inner_channel=64),
IdentityBlock(in_channel=256, inner_channel=64)
)
# stage2
self.stage2 = nn.Sequential(
ConvBlock(in_channel=256,out_channels=[128, 512], stride=2),
IdentityBlock(in_channel=512, inner_channel=128),
IdentityBlock(in_channel=512, inner_channel=128),
IdentityBlock(in_channel=512, inner_channel=128)
)
# stage3,在1024的维度上做了最多的变换
self.stage3 = nn.Sequential(
ConvBlock(in_channel=512,out_channels=[256, 1024], stride=2),
IdentityBlock(in_channel=1024, inner_channel=256),
IdentityBlock(in_channel=1024, inner_channel=256),
IdentityBlock(in_channel=1024, inner_channel=256),
IdentityBlock(in_channel=1024, inner_channel=256),
IdentityBlock(in_channel=1024, inner_channel=256)
)
# stage4
self.stage4 = nn.Sequential(
ConvBlock(in_channel=1024,out_channels=[512, 2048], stride=2),
IdentityBlock(in_channel=2048, inner_channel=512),
IdentityBlock(in_channel=2048, inner_channel=512)
)
# 在某种程度，可以部分实现输入任意大小的图像
self.avgpool = nn.AdaptiveAvgPool2d(output_size=(1, 1))
# classifier
self.classifier = nn.Sequential(
nn.Flatten(),
nn.Linear(in_features=2048, out_features=1000)
)
def forward(self, x):
# [B, 3, 224, 224] -- [B, 64, 56, 56]
x = self.head(x)
# [B, 64, 56, 56] -- [B, 256, 56, 56]
x = self.stage1(x)
# print(x.shape)
# [B, 256, 56, 56] -- [B, 512, 28, 28]
x = self.stage2(x)
# [B, 512, 28, 28] -- [B, 1024, 14, 14]
x = self.stage3(x)
# [B, 1024, 14, 14] -- [B, 2048, 7, 7]
x = self.stage4(x)
# [B, 2048, 1, 1]
x = self.avgpool(x)
# [B, 2048] -- [B, 1000]
x = self.classifier(x)
return x
|
|
修改前
class IdentityBlock(nn.Module):
"""
第二个短接模块
"""
def __init__(self, in_channel, inner_channel):
"""
in_channel: 1个数
inner_channel:1个数
"""
super(IdentityBlock, self).__init__()
self.stage = nn.Sequential(
# Conv1
nn.Conv2d(in_channels=in_channel, out_channels=inner_channel, kernel_size=1, stride=1, padding=0),
nn.BatchNorm2d(num_features=inner_channel),
nn.ReLU(),
# Conv2 注意stride
nn.Conv2d(in_channels=inner_channel, out_channels=inner_channel, kernel_size=3, stride=1, padding=1),
nn.BatchNorm2d(num_features=inner_channel),
nn.ReLU(),
# Conv1 注意stride
nn.Conv2d(in_channels=inner_channel, out_channels=in_channel, kernel_size=1, stride=1, padding=0),
nn.BatchNorm2d(num_features=in_channel)
)
def forward(self, x):
# 主分支
h = self.stage(x)
# 短接操作
h = h + x
# 最终ReLU
o = F.relu(h)
return o
修改后
class IdentityBlock(nn.Module):
"""
第二个短接模块
"""
def __init__(self, in_channel, inner_channel):
"""
in_channel: 1个数
inner_channel:1个数
"""
super(IdentityBlock, self).__init__()
self.stage = nn.Sequential(
# Conv2 注意stride
nn.Conv2d(in_channels=in_channel, out_channels=inner_channel, kernel_size=3, stride=1, padding=1),
nn.BatchNorm2d(num_features=inner_channel),
nn.ReLU(),
# Conv1 注意stride
nn.Conv2d(in_channels=inner_channel, out_channels=in_channel, kernel_size=1, stride=1, padding=0),
nn.BatchNorm2d(num_features=in_channel)
)
def forward(self, x):
# 主分支
h = self.stage(x)
# 短接操作
h = h + x
# 最终ReLU
o = F.relu(h)
return o
去掉了下面的全连接
# Conv1
nn.Conv2d(in_channels=in_channel, out_channels=inner_channel, kernel_size=1, stride=1, padding=0),
nn.BatchNorm2d(num_features=inner_channel),
nn.ReLU(),
去掉的理由
提取特征的角度分析
- 全连接与卷积同是提取特征，并无本质的不同，
- 有卷积在就可以了，无需再使用全连接变换维度提取特征
主线角度
- 在主线上已经有一个全连接了
- 辅线上的全连接层有点冗余
以上理由只是个人感觉
去掉的效果
train()
自然概率：0.0
Epoch: 1, Tran_Acc：0.145, Test_Acc：0.142
Epoch: 2, Tran_Acc：0.194, Test_Acc：0.187
前两轮收敛的速度更快了...
|
resnet中，维度的变换 - 有几个地方是同维度变换 - 之后再升，然后再降 这是一个小轮回，有一定理论支撑，但工程效果有待验证 - 当然了，现在transformer已经出来了，内部皆是同维度变换，这一点实践验证了 - 这也间接证明了，这种先升后降，但主体是升的思路，可能有点绕了 - 工程上直接升到一个维度，比如512，然后反反复复提特征即可，不需要再升升降降了 - 这也意味着，去掉第二个全连接，然后增加循环的次数，也是可以行的 以上只是个人想法，resnet现在只是一个demo，后面还有很多知识要学... 时间有限，临时记录一下想法，有时间再回来验证吧... |
|
|
|
|
训练过程
import torch
from torch import nn
from tpf.cv.resnet import ResNet50V2
def test_model():
model = ResNet50V2()
x = torch.randn(size=(32,3,224,224))
y = model(x)
print(y.shape) # torch.Size([32, 1000])
model = ResNet50V2(n_classes=100)
x = torch.randn(size=(32,3,224,224))
y = model(x)
print(y.shape) # torch.Size([32, 100])
test_model()
torch.Size([32, 1000])
torch.Size([32, 100])
import os from tpf.d1 import pkl_load from tpf.params import IMG_CIFAR c100 = os.path.join(IMG_CIFAR,"c100_train.pkl") train_dataset = pkl_load(file_path=c100) c100_test = os.path.join(IMG_CIFAR,"c100_test.pkl") test_dataset = pkl_load(file_path=c100_test)
|
|
|
|
|
|
|
|
ResNet详解
|
## 残差学习（Residual Learning）
ResNet 由微软研究院于 2015 年提出，核心思想是**残差学习**。
### 核心公式
传统网络学习的是直接映射：
$$H(x) = F(x)$$
ResNet 学习的是残差映射：
$$F(x) = H(x) - x$$
$$Output = F(x) + x$$
其中：
- $x$：输入（恒等映射）
- $F(x)$：残差映射（卷积层学习的内容）
- $H(x)$：期望输出
### 为什么残差更容易学习？
如果最优函数接近恒等映射（$H(x) ≈ x$）：
- 传统网络：需要学习 $F(x) ≈ x$（复杂）
- 残差网络：只需要学习 $F(x) ≈ 0$（简单，将权重推向0即可）
**残差映射比原始映射更容易优化！**
|
|
## 网络退化问题
### 现象
随着网络深度增加，训练准确率反而下降：
| 网络 | 层数 | 训练误差 | 测试误差 |
|------|------|----------|----------|
| 浅网络 | 20 | 较低 | 较低 |
| 深网络 | 56 | **更高** | **更高** |
**注意**：这不是过拟合！过拟合是训练误差低、测试误差高。退化问题是训练误差和测试误差都高。
### 原因分析
深层网络难以学习**恒等映射**（Identity Mapping）：
$$y = x$$
对于深层网络，如果添加的层只是学习恒等映射，那么深层网络应该至少和浅层网络效果一样好。但实际上深层网络表现更差，说明**优化困难**。
### ResNet 的解决方案
通过**跳跃连接（Skip Connection）**直接传递恒等映射：
$$y = F(x) + x$$
即使 $F(x)$ 学习困难，网络也可以通过 $x$ 直接传递信息，保证至少不会比浅层网络差。
|
|
## 残差块（Residual Block）
### 基本结构
```
输入 x
├──→ [卷积 + BN + ReLU] → [卷积 + BN] ──┐
│ ⊕ → ReLU → 输出
└─────────────────────────────────────────┘
跳跃连接（Skip Connection）
```
### 两种残差块
**1. 基本残差块（Basic Block）**：用于 ResNet-18/34
```
输入 → Conv(3×3) → BN → ReLU → Conv(3×3) → BN → ⊕ → ReLU
```
**2. 瓶颈残差块（Bottleneck Block）**：用于 ResNet-50/101/152
```
输入 → Conv(1×1) → BN → ReLU → Conv(3×3) → BN → ReLU → Conv(1×1) → BN → ⊕ → ReLU
```
瓶颈结构通过 1×1 卷积先降维再升维，减少计算量。
### 维度匹配
当输入输出维度不同时，需要使用 1×1 卷积进行维度匹配：
$$y = F(x, \\{W_i\\}) + W_s x$$
其中 $W_s$ 是 1×1 卷积，用于调整通道数。
|
|
## ResNet 网络结构
### ResNet-34 结构
```
输入(224×224×3)
→ Conv(7×7,64,stride=2) → BN → ReLU → MaxPool(3×3,stride=2)
→ [BasicBlock×3, 64通道] → 56×56×64
→ [BasicBlock×4, 128通道] → 28×28×128
→ [BasicBlock×6, 256通道] → 14×14×256
→ [BasicBlock×3, 512通道] → 7×7×512
→ 全局平均池化 → FC(1000) → Softmax
```

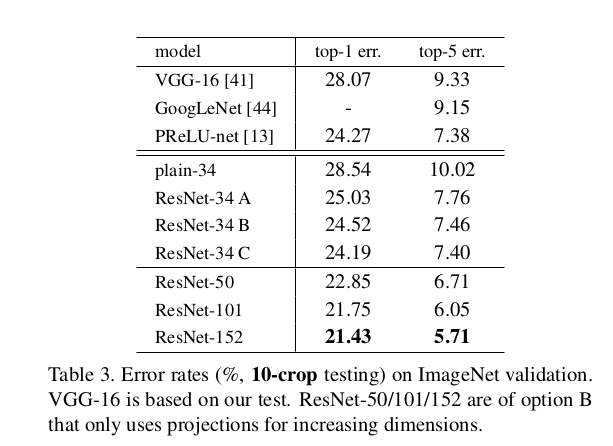

### 不同版本对比
| 版本 | 层数 | 残差块类型 | 参数量 | Top-5错误率 |
|------|------|-----------|--------|-------------|
| ResNet-18 | 18 | Basic | 11.7M | - |
| ResNet-34 | 34 | Basic | 21.8M | 7.3% |
| ResNet-50 | 50 | Bottleneck | 25.6M | 5.3% |
| ResNet-101 | 101 | Bottleneck | 44.5M | 4.6% |
| ResNet-152 | 152 | Bottleneck | 60.2M | 3.6% |
### 关键设计
- 每个模块第一个残差块将通道数翻倍，高和宽减半
- 每个卷积层后都有 BN 层
- 使用全局平均池化替代全连接层（减少参数量）
|
|
## 代码实现
```python
import tensorflow as tf
class BasicBlock(tf.keras.layers.Layer):
"""基本残差块，用于 ResNet-18/34"""
expansion = 1
def __init__(self, out_channels, strides=1):
super().__init__()
self.conv1 = tf.keras.layers.Conv2D(
out_channels, 3, strides=strides, padding='same', use_bias=False)
self.bn1 = tf.keras.layers.BatchNormalization()
self.conv2 = tf.keras.layers.Conv2D(
out_channels, 3, padding='same', use_bias=False)
self.bn2 = tf.keras.layers.BatchNormalization()
# 维度匹配
if strides != 1 or out_channels != self.expansion * out_channels:
self.shortcut = tf.keras.Sequential([
tf.keras.layers.Conv2D(
out_channels, 1, strides=strides, use_bias=False),
tf.keras.layers.BatchNormalization()
])
else:
self.shortcut = lambda x: x
def call(self, x):
out = tf.nn.relu(self.bn1(self.conv1(x)))
out = self.bn2(self.conv2(out))
out += self.shortcut(x) # 跳跃连接
return tf.nn.relu(out)
class ResNet(tf.keras.Model):
def __init__(self, block, num_blocks, num_classes=1000):
super().__init__()
self.conv1 = tf.keras.layers.Conv2D(
64, 7, strides=2, padding='same', use_bias=False)
self.bn1 = tf.keras.layers.BatchNormalization()
self.maxpool = tf.keras.layers.MaxPool2D(3, strides=2, padding='same')
self.layer1 = self._make_layer(block, 64, num_blocks[0], stride=1)
self.layer2 = self._make_layer(block, 128, num_blocks[1], stride=2)
self.layer3 = self._make_layer(block, 256, num_blocks[2], stride=2)
self.layer4 = self._make_layer(block, 512, num_blocks[3], stride=2)
self.avgpool = tf.keras.layers.GlobalAveragePooling2D()
self.fc = tf.keras.layers.Dense(num_classes)
def _make_layer(self, block, out_channels, num_blocks, stride):
layers = [block(out_channels, stride)]
for _ in range(1, num_blocks):
layers.append(block(out_channels))
return tf.keras.Sequential(layers)
def call(self, x):
x = tf.nn.relu(self.bn1(self.conv1(x)))
x = self.maxpool(x)
x = self.layer1(x)
x = self.layer2(x)
x = self.layer3(x)
x = self.layer4(x)
x = self.avgpool(x)
return self.fc(x)
def ResNet18():
return ResNet(BasicBlock, [2, 2, 2, 2])
def ResNet34():
return ResNet(BasicBlock, [3, 4, 6, 3])
```
|
参考
【计算机视觉 | 图像模型】常见的计算机视觉 image model（CNNs & Transformers） 的介绍合集（十）
